工程设计图一般包含以下内容：室内外立面图、室内外3D效果图、平面图、场地平面图、设计布局、美学元素、制造所需信息、制造标准、安装信息、需要现场验证的尺寸、连接设计和施工文件的注释和比较。

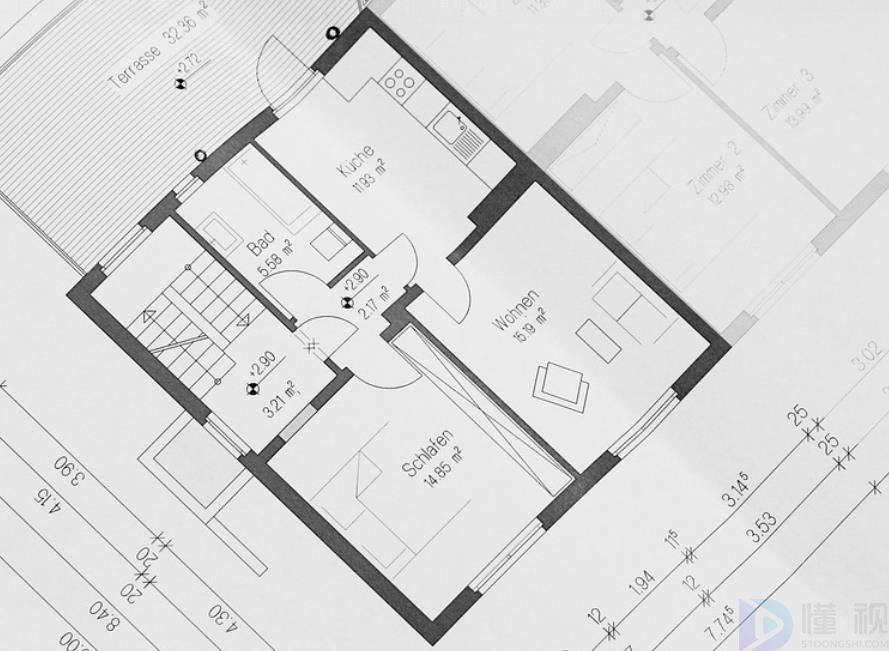

工程设计图，是指利用各种线条绘制的图纸，工程设计的直观体现就是用工程设计图表示出来，
工程设计图有一定的绘制标准要求，对于学工程设计的人来说，工程设计图绘制的要求是必须要遵守的，主要要求有以下五点：
开始绘图前一定要确定所绘的工程设计图有多大，工程设计图尺寸尽可能详细，必须标注好工程建筑的尺寸，如果遇到需要放大外形的工件且尺寸大于图框尺寸时，必须是放大图框，不允许放大零件，尺寸标注作相应比例放大。
统一出图的标准图框并使用统一图框，图框区域划分及功能视图区域，为工程设计图主体提供详细尺寸数据时需提供正视图、侧视图、俯视图、背视图、刨视及局部视图和图顶视图。
将图层设置为0层（白色），所有的数冲加工轮廓线层，如果是需数冲加工的压线及冲凸点或凹坑，也需放在0层，但颜色要区分开来，同时需用文字进行说明。
零件的定位尺寸和定形尺寸都必须标注清楚，文字字高必须设为3.5mm，文字位置需平行放置在尺寸线上，箭头样式必须是实心，箭头长度应设为1.5mm。
工程设计图是工程设计和施工的主要依据之一，是进行投标报价的基础，同时也是工程施工图纸的基础，甲方单位通过工程设计后，工程设计公司即将设计图纸转化为施工图纸。
